WZD-075型地下電動裝運機總體結構

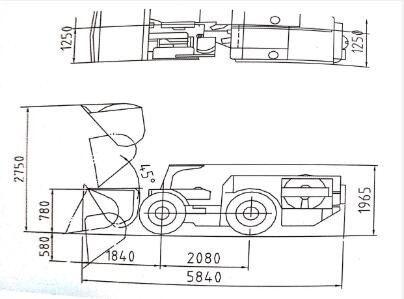

   WZD-0.75型地下電動裝運機包括前機架和后機架，中間部位用鉸接軸連接。前機架裝有工作機構、前驅動橋、轉向機構、工作操縱機構、行走調速控制機構、駕駛室等。后機架裝有電動機、靜液壓傳動系統、液壓卷纜機構、電器箱、減速器、后驅動橋，后端蓋，油泵驅動機構等，其總體結構見圖：
